屋顶通风器的钢结构现场连接均应采用螺栓连接，在装配安装时，所有紧固零件必须旋紧，不允许有松动现象，钢结构连接应符合规范。

材质要求

通风器骨架：采用40x20mm空腹方钢，其壁厚应满足结构强度要求且厚度不小于3mm。

挡雨板：采用彩钢板，厚度不小于0.6mm。

阀板：采用热镀锌钢板复合件，钢板厚度≥0.6mm,中间夹40mm厚离心玻璃棉板。保温镀锌复合钢板保证在冬季室内排风温度为30℃，室内相对湿度≤30%时，阀板内表面不结露。

电动传动机构：采用普通碳素钢，表面镀锌或烤漆，局部采用耐腐蚀材料。

三.结构及特点

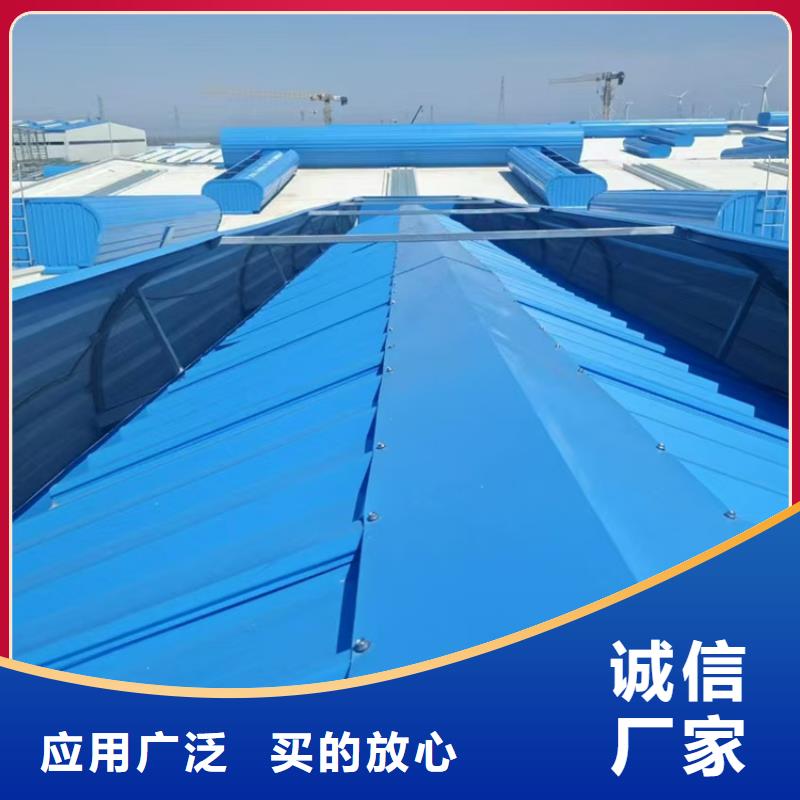

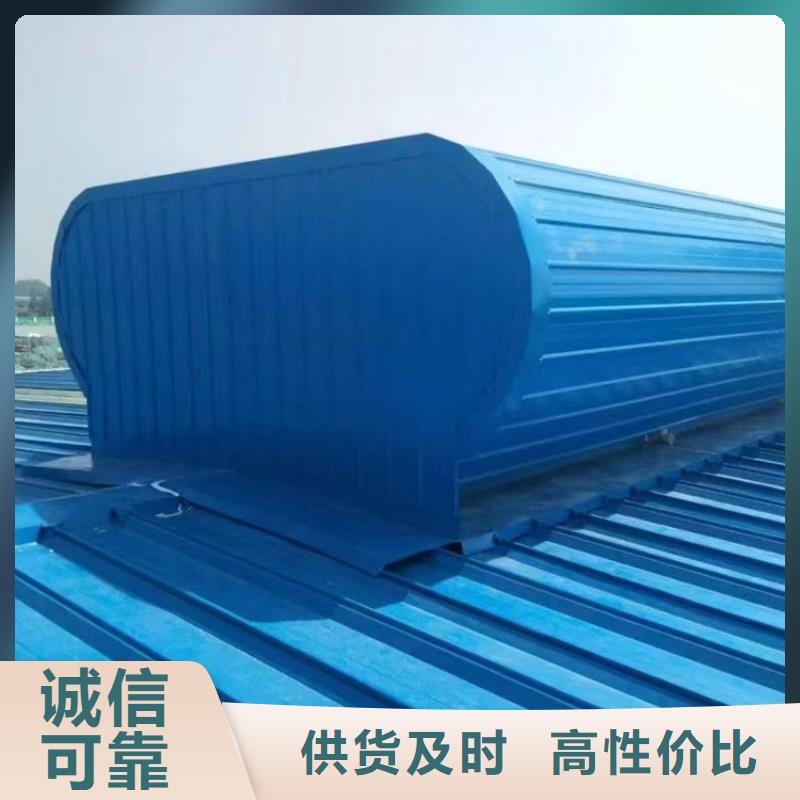

3.1  2型通风天窗为折线型通风天窗。通风天窗是我司专业的定型产品。

3.1.1  2型通风天窗折线型通风天窗     代号：TC  1~10A/B-

天窗选用表：

3.2  折线型通风天窗（1~10）型洞口宽度

       当用于压型钢板、夹心板屋面或现浇钢筋混凝土屋面时，1~8型天窗洞口宽度为：1500、2000、2500、3000、4000、4500、5000、6000mm（其中5~8型天窗有3500mm）。9~10型天窗洞口宽度为：3000、4000、5000、6000、7000、8000、9000mm。预应力钢筋混凝土屋面板屋面由于板宽的限制，洞口宽度为：3000、6000、9000mm（仅用于屋脊天窗）。

3.3  折线型通风天窗（1~10型）洞口长度

      压型钢板、夹心板屋面或现浇钢筋混凝土屋面以3000、4000为模数，洞口长度为：3000×n、4000×n（n为模数的倍数）预应力钢筋混凝土屋面板屋面以6000mm为模数，洞口长度为：6000×n（n为模数的倍数）。

3.4  通风天窗按功能分为敞开式与启闭式两种类型，选用时需注明。敞开式代号为A，启闭式代号为B（启闭式为电动）。

3.5  通风天窗按位置分为屋脊天窗和横向天窗，屋脊天窗位于屋脊处按纵向布置，横向天窗垂直于屋脊方向布置，选用时需注明。
